注塑模具中澆口的設計和產品模具結構，產品的尺寸、注射工藝及產品性能等因素有關，.我們?cè)谠O(shè)計澆口的時候需要考慮澆口截面要小，長度要短，以增大注射時流料的速度,快速冷卻封閉,便于塑件分離以及澆口殘痕最小等要求。通常在注塑模具設計時澆口作為必不可少的一結構特征，我們?cè)撛鯓舆x擇呢？今天小編就來跟大家一起探討探討:

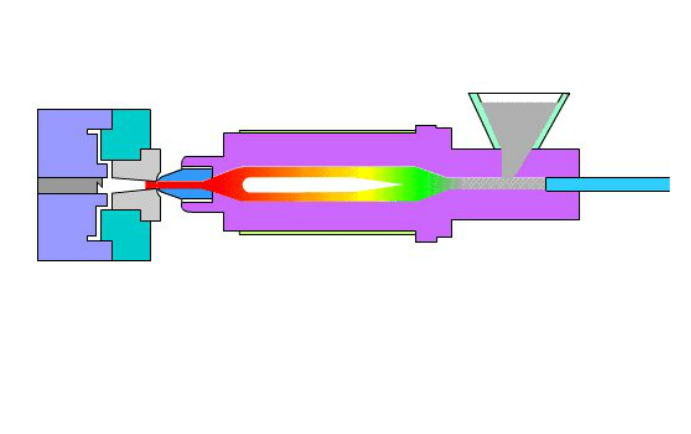

一、澆口，澆口是連接注塑機射嘴與注塑模具型腔的一條槽道，橫切面面積盡量要做小,以達到以下目的:

1）模穴注不久, 澆口即冷結

2）除水口簡易

3）除水口完畢,僅留下少許痕跡

4）使多個模穴的填料較易控制

5）減少填料過飽或者缺膠現象

二、澆口位置的選擇需要考慮幾點因素：

1.產品外觀要求，會不會有澆口痕跡或者熔接線

2.澆口位會不會對模具結構功能有所影響

3.模具型芯上好不好加工

4.進膠口會不會導致產品翹曲變形

5.澆口好不好去除掉，選擇點進膠還是大水口或者搭底

三、對生產和功能的影響

1.流長決定射出壓力，鎖模力，以及產品填不填的滿流，長縮短可減小射出壓力及鎖模力。

2.澆口位置會影響保壓壓力，保壓壓力大小，保壓壓力是否平衡，將澆口遠離產品未來受力位置以避免殘留應力，澆口位置必須考慮排氣，不要將澆口放在產品較弱處或嵌入處，以避免偏位。澆口盡量不要對著碰穿位插穿位枕位，以避免進膠壓力過大而走披鋒。

四、注塑模具選擇澆口位置的技巧

1.將澆口放置于產品最厚處，從最厚處進澆可提供較佳的充填及保壓效果。如果保壓不足，較薄的區域會比較厚的區域更快凝固，避免將澆口放在厚度突然變化處，以避免遲滯現象或是短射的發生。

2.可能的話，從產品中央進澆，將澆口放置于產品中央可提供等長的流長，流長的大小會影響所需的射出壓力，中央進澆使得各個方向的保壓壓力均勻，可避免不均勻的體積收縮。流長不相等會致使注塑模具型腔填充不均勻，部分結構位過飽或者缺膠。

注塑模具設計中設計澆口的方法并無硬性規定,大都是根據經驗而行,但有兩個基本要素須加以折衷考慮:流道的橫切面面積愈大愈好,而槽道之長度則愈短愈佳,以減少塑料通過時的壓力損失.還有就是澆口須細窄,以便容易冷結及防止過量塑料倒流.故此澆口在流道中央,而它的橫切面應盡可能成圓形。
